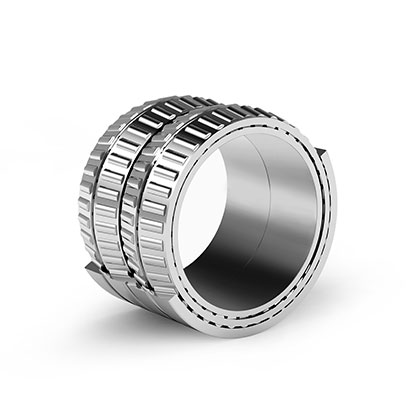

Four-row tapered roller bearing
四列圆锥滚子轴承
|
|

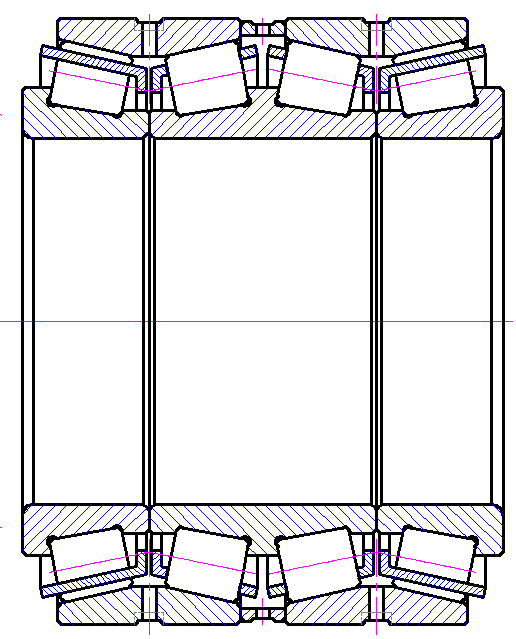

TQI 结构：
由两个双滚道外圈、一个双滚道内圈、两个单滚道内圈、一个外隔圈。内圈带滚子和保持架组件。主要用于重型机械，如轧钢机等圆锥滚子轴承保持器多采用钢板冲压式，一般外径大于650mm 的特大型轴承或特殊设计中则采用滚子有支柱孔的支柱焊接结构的保持器。
（如下图）

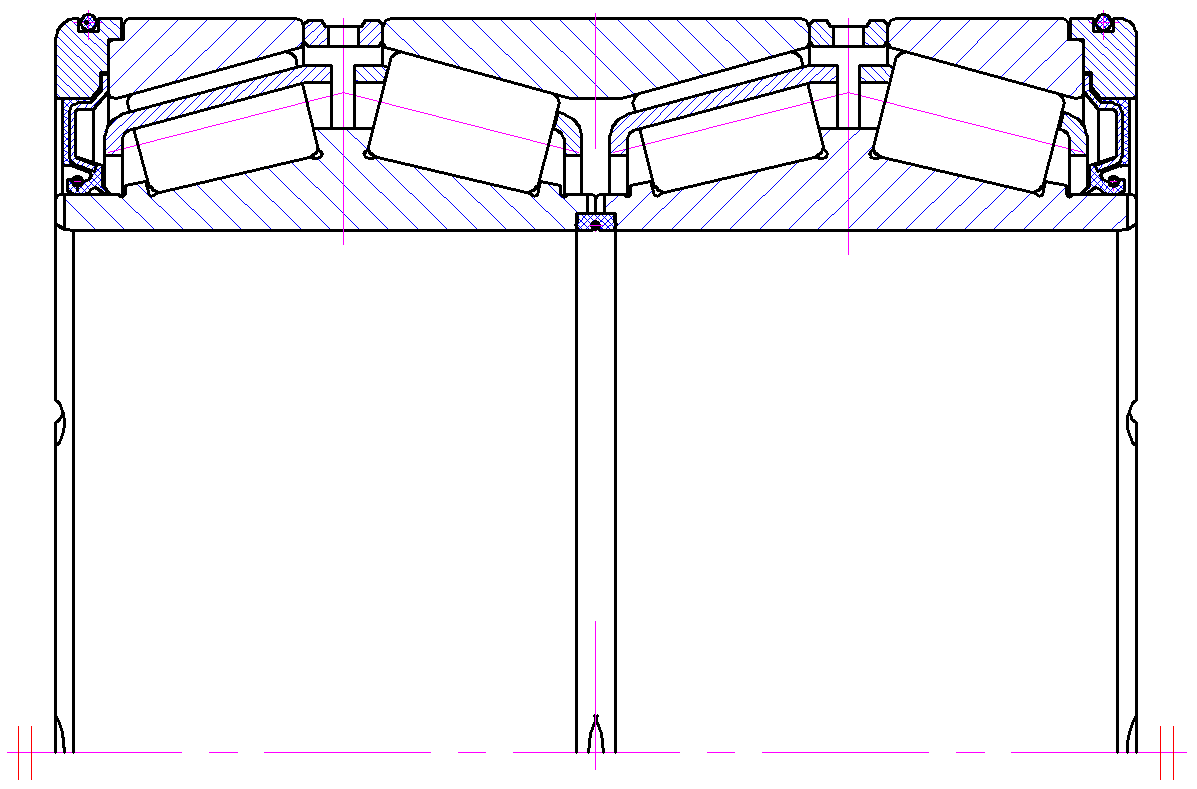

密封结构的四列圆锥滚子轴承轴承
在TQO结构基础上增加密封件，有效阻止固体污染物、水或冷却液进入轴承，并可阻止润滑脂的流失，减少润滑脂对冷却液的污染。轴承可在外径装有O 型密封圈，两侧装有带钢骨架的橡胶密封圈，两内圈之间可装有橡胶密封圈。
（如下图）

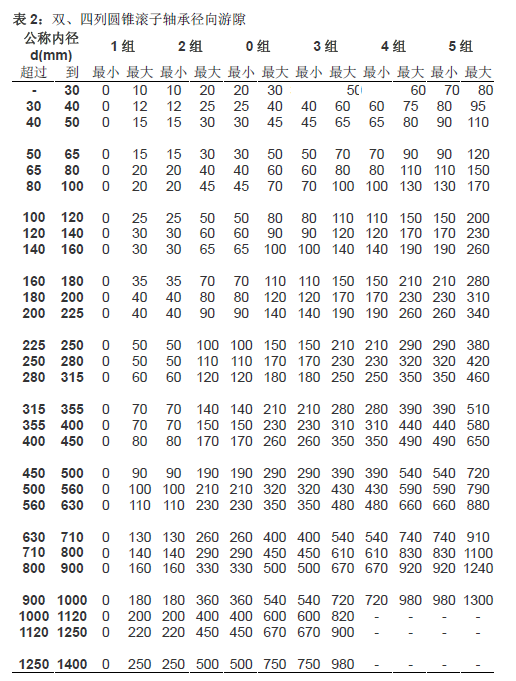

游隙
四列圆锥滚子轴承径向游隙符合 JB/T8236-1996 标准。但是轴承部件必须按照规定的顺序安装，圆锥滚子轴承作为快装轴承装置供应，轴向内部游隙根据实际应用调节。轴承部件必须按照规定的顺序配置，不能同另一个轴承的部件互换。
